PCBisation de l'oscillateur à fréquence variable

Première publication le ven. 19 janvier 2024

J’avais réalisé il y a deux ans un oscillateur à fréquence variable piloté par un Arduino. Le projet est composé de quelques éléments : le microcontroleur Arduino, un module GPS, un écran LCD et surtout l’oscillateur SI5351. Pour alimenter tout ce petit monde, j’avais utilisé une plaque à trou. L’an dernier, je me suis mis en tête de faire le PCB afin d’avoir un résultat plus joli. C’est aussi une bonne occasion de parfaire mes compétences dans la création de PCB.

Après quelques petites heures de travail, j’arrive au résultat suivant.

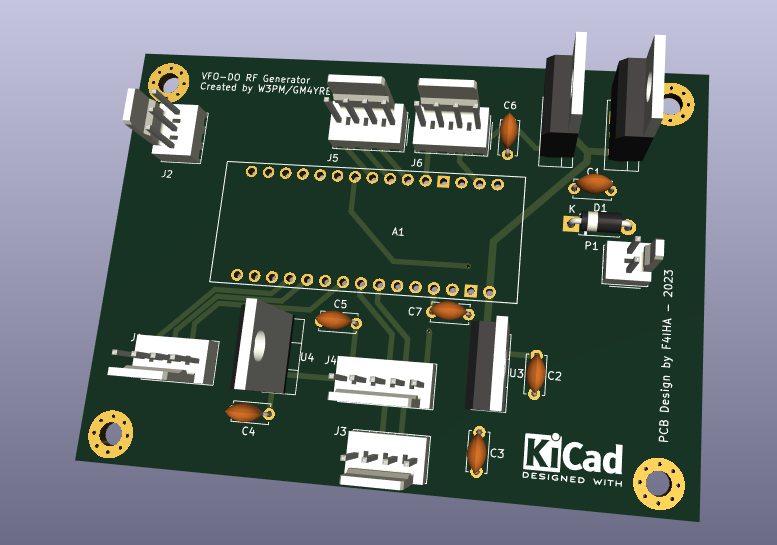

Vue 3D du PCB de l'alimentation du VFO-DO

Satisfait j’envoie en fabrication et deux semaines plus tard, je me retrouve avec un PCB tout beau, tout neuf. Je passe à l’opération soudure des différents composants, connecteurs etc.

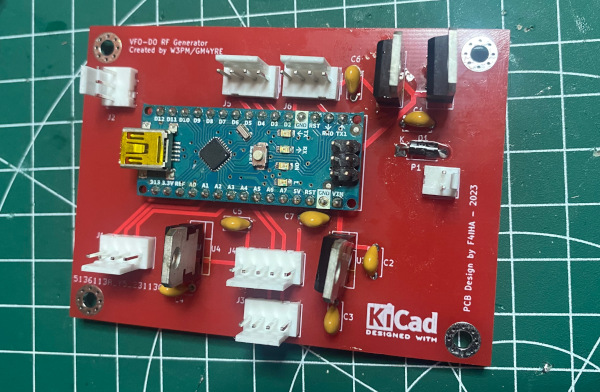

PCB du VFO-DO avec les composants soudés

Passons au bain maintenant, une petite heure dans l’alcool isopropylique pour enlever les traces de flux et autres saletés déposées durant l’opération de soudure.

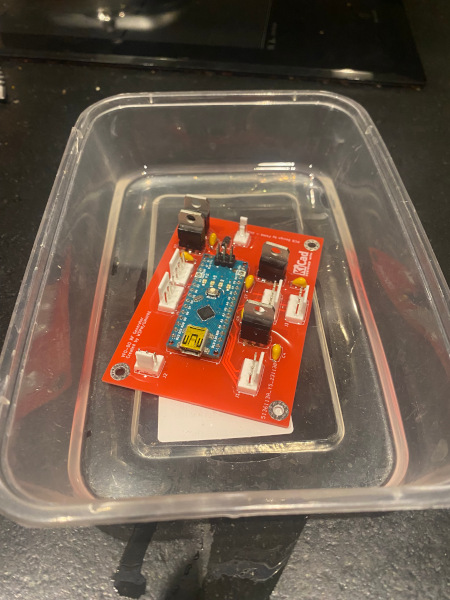

Nettoyage du PCB dans le bain d'alcool isopropylique

La plaque électronique est toute propre...

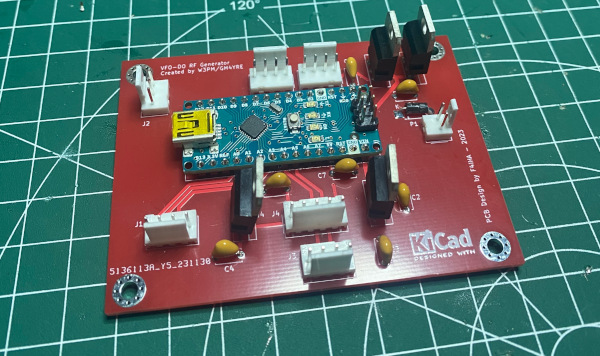

PCB du VFO-DO nettoyé après le bain

... il est possible de câbler l'ensemble. J’avais changé certains changements de pins sur l’Arduino par rapport à la version initiale, un téléversement du code a été nécessaire.

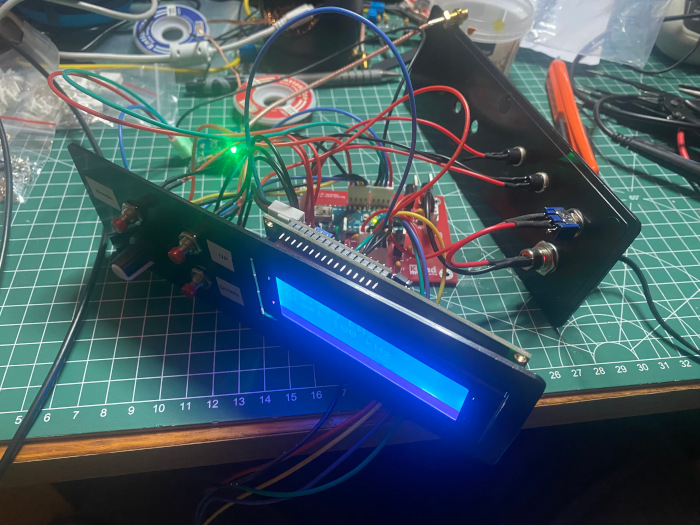

VFO-DO premier test de fonctionnement valide

Et là, magie, ça démarre au premier coup ! Une petite vérification à l'oscilloscope.

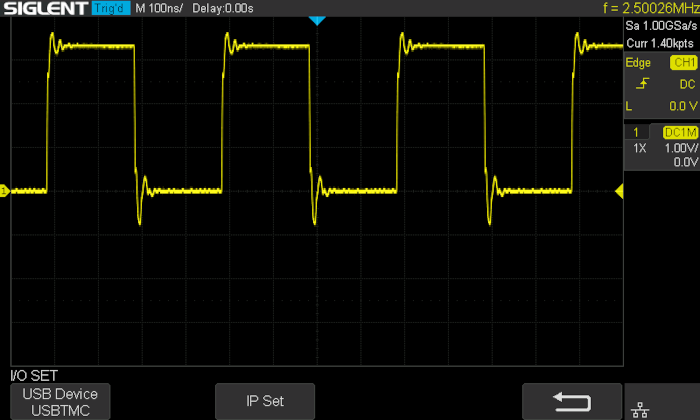

VFO-DO signal de sortie

Je remets tout cela dans le boîtier et je referme.

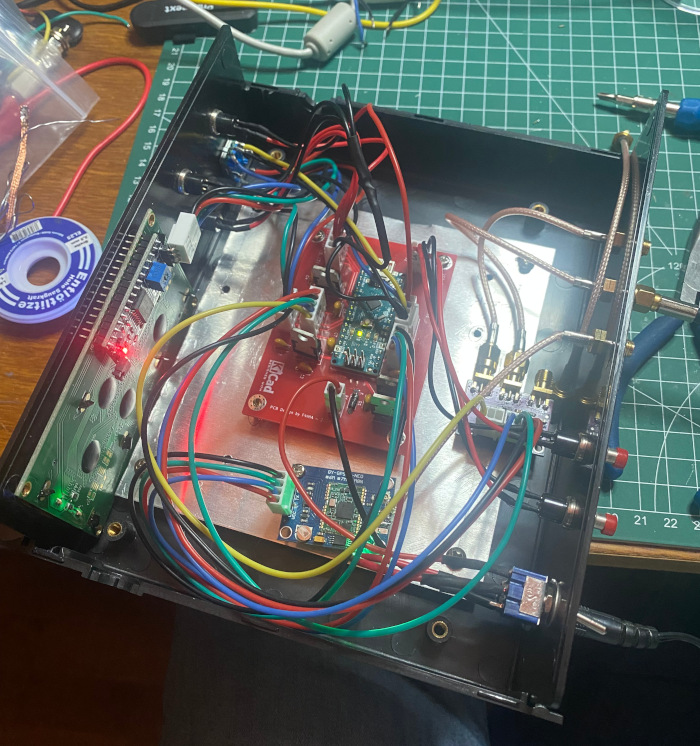

VFO-DO remis dans sa boîte

Et voilà, pas de changement dans le fonctionnement juste la satisfaction d’avoir fait quelque chose de plus propre qu’à l’initial et d’avoir réussi un nouveau PCB.

J’ai mis dans le dépôt du projet les fichiers Kicad du routage ainsi que les fichiers gerber si vous souhaitez directement lancer la fabrication.

Si des gens sont intéressés, il me reste encore 4 PCBs que je me ferais une joie d’expédier si vous êtes intéressé, laissez un message en commentaire, vous pouvez aussi me contacter sur les réseaux sociaux (@f4iha).
