Assemblage du (tr)uSDX

Première publication le lun. 12 juin 2023 - Modifié le lun. 26 juin 2023

Déjà propriétaire d'un µBitx que j'utilise en mode transportable, je me suis mis en quête d'un nouveau transceiver pour les bandes HF. Au cahier des charges, il y a une bonne couverture des bandes, bien entendu, et surtout un petit encombrement pour le transporter facilement. D'un autre côté, je n'étais pas à la recherche de puissance, étant plutôt fan du QRP... Dernier point le prix, je souhaitais rester très raisonnable sur cet investissement et ne pas casser ma tirelire. Après recherche, j'ai jeté mon dévolu sur le (tr)uSDX de DL2MAN. J'ai acheté le mien via un des fournisseurs officiels. J'ai commandé le transceiver et également le boitier, plusieurs couleurs sont disponibles, je suis resté sur le classique orange d'origine. J'ai ainsi déboursé un peu plus de 150 euros. Moins de deux semaines plus tard, je reçois le colis dans ma boîte aux lettres.

Déballage du colis

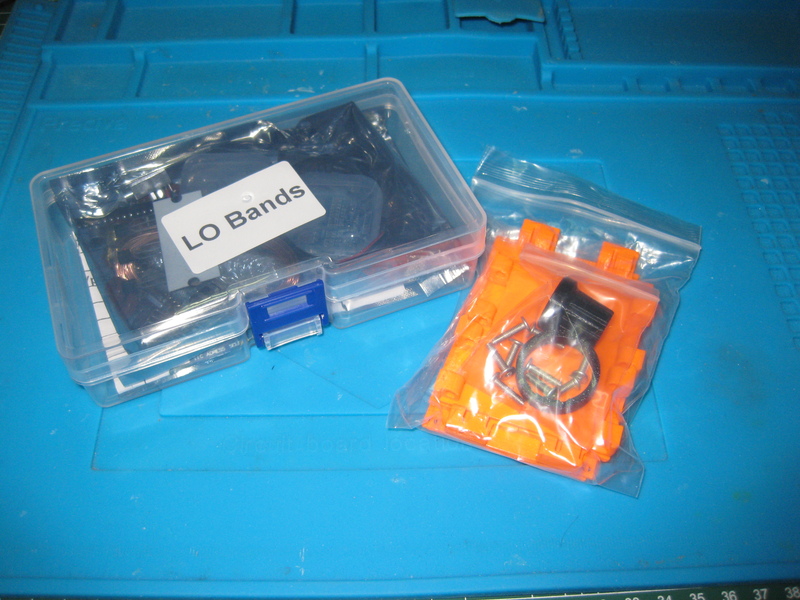

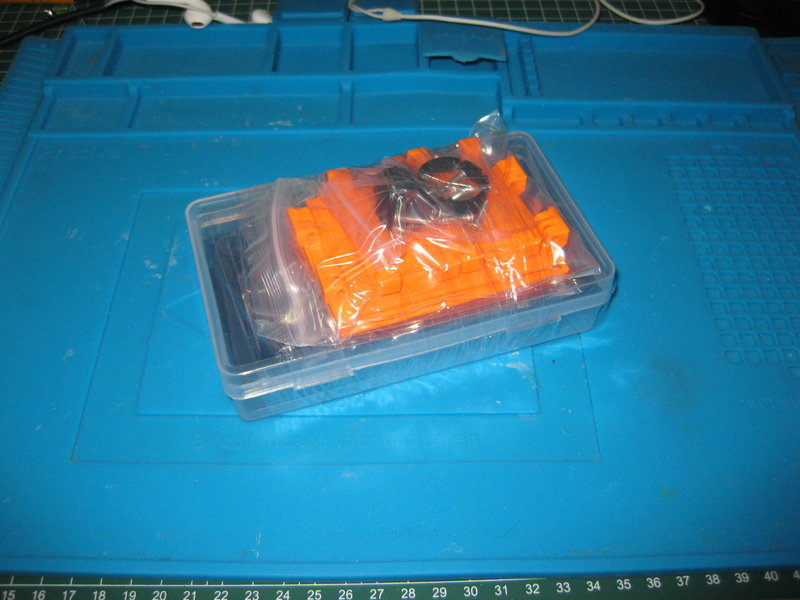

Je reçois l'ensemble donc dans un petit carton et il contient les différents éléments du montage bien emballés dans un film plastique. En déroulant le fil, on se retrouve avec une petite boite contenant les pièces du transceiver d'un côté et de l'autre les pièces du boitier orange.

trusdx-unboxing-part-1

trusdx-unboxing-part-2

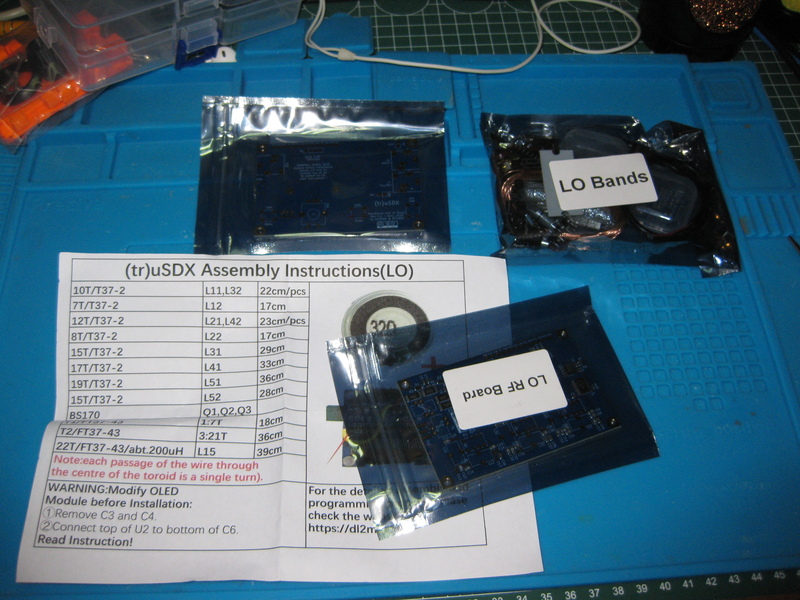

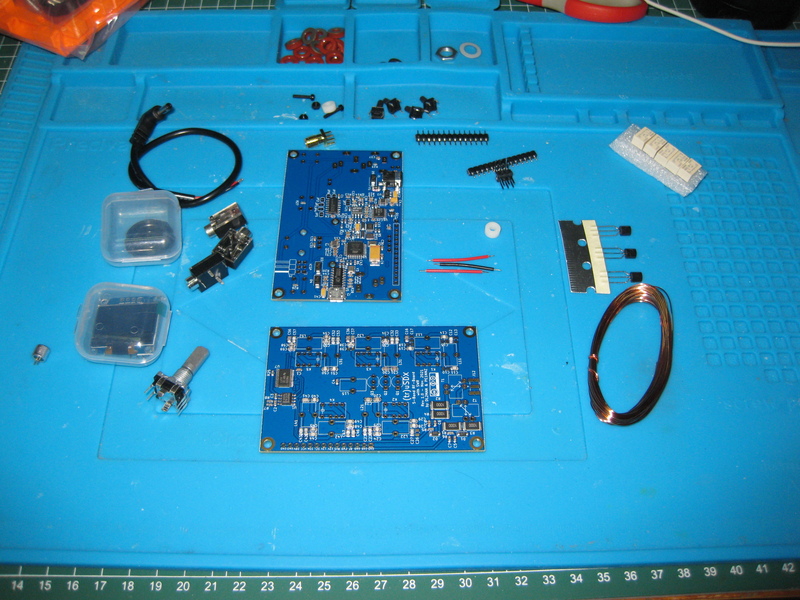

Le (tr)uSDX est composé de deux PCB : la carte principale contenant le microcontrôleur, les boutons poussoirs d'interface, l'écran et la carte RF.

trusdx-unboxing-part-3

trusdx-components-pcbs

Assemblage

Il y a une fiche fournie avec les informations utiles notamment pour les différentes inductances utilisées. Je recommanderais cependant de suivre les instructions de montage de DL2MAN, j'ai notamment suivi sa vidéo qui expose bien les différentes étapes à suivre.

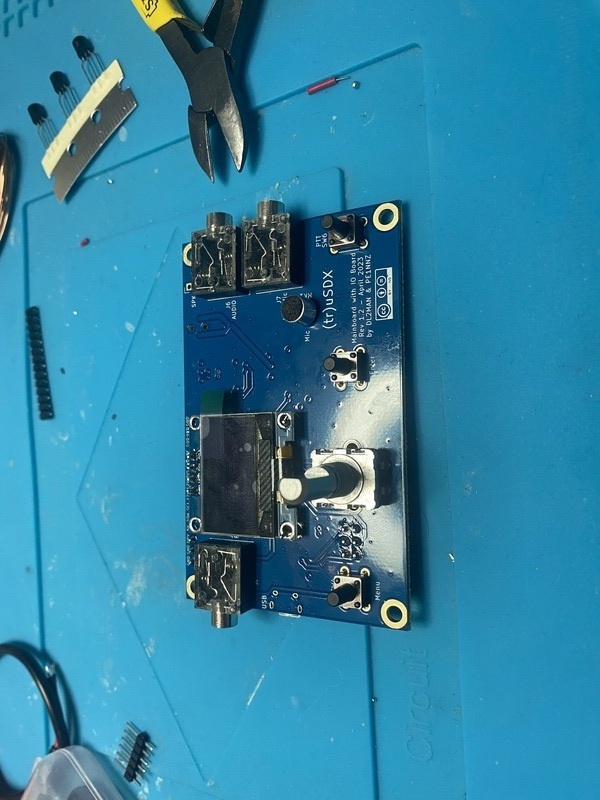

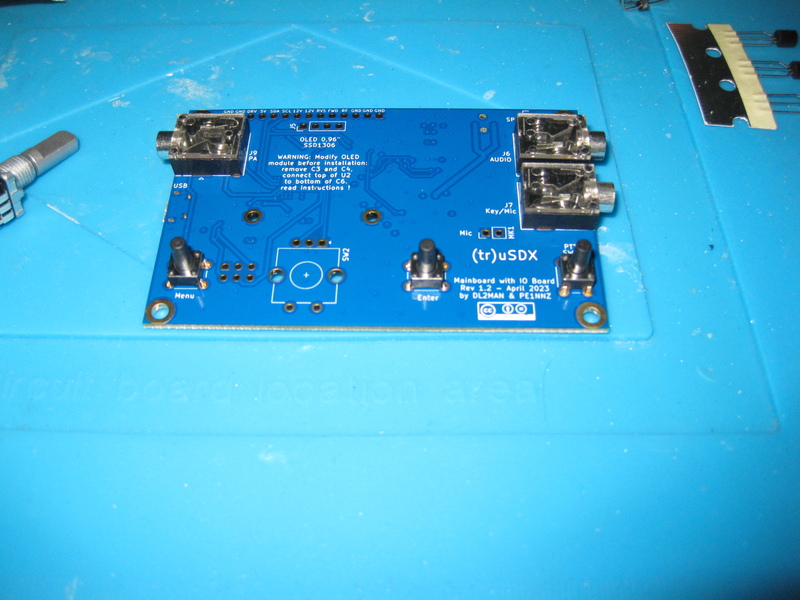

A commencer par la carte principale, j'ai mis un peu moins d'une heure en prenant mon temps pour cette partie. Avec ce petit plaisir à la fin d'enlever le film de protection de l'écran !

trusdx-carte-principale-etape-1

trusdx-carte-principale-etape-2

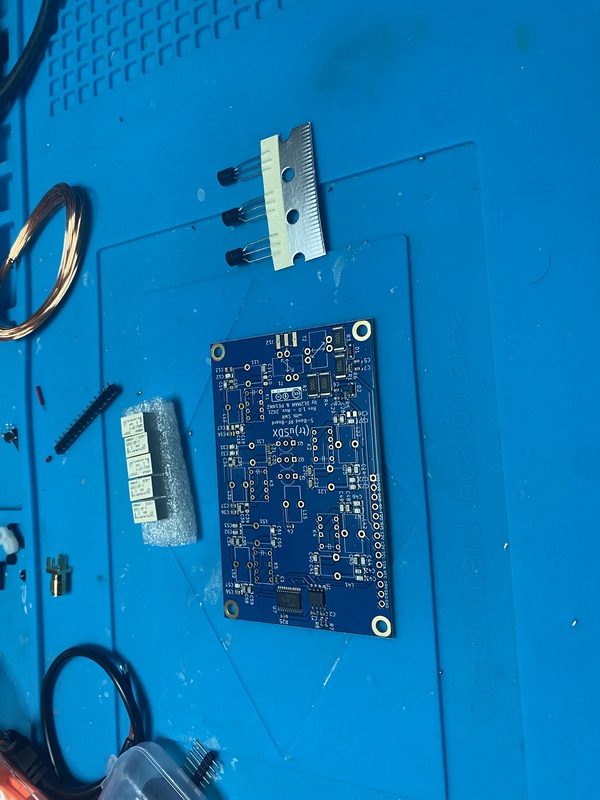

Puis la carte RF, avec dans un premier temps les relais...

trusdx-carte-RF-etape-1

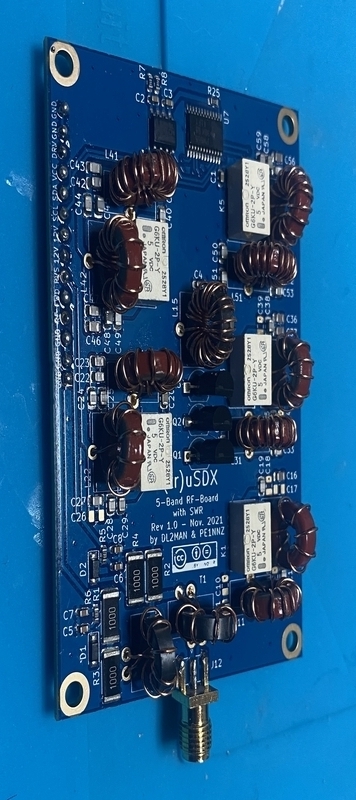

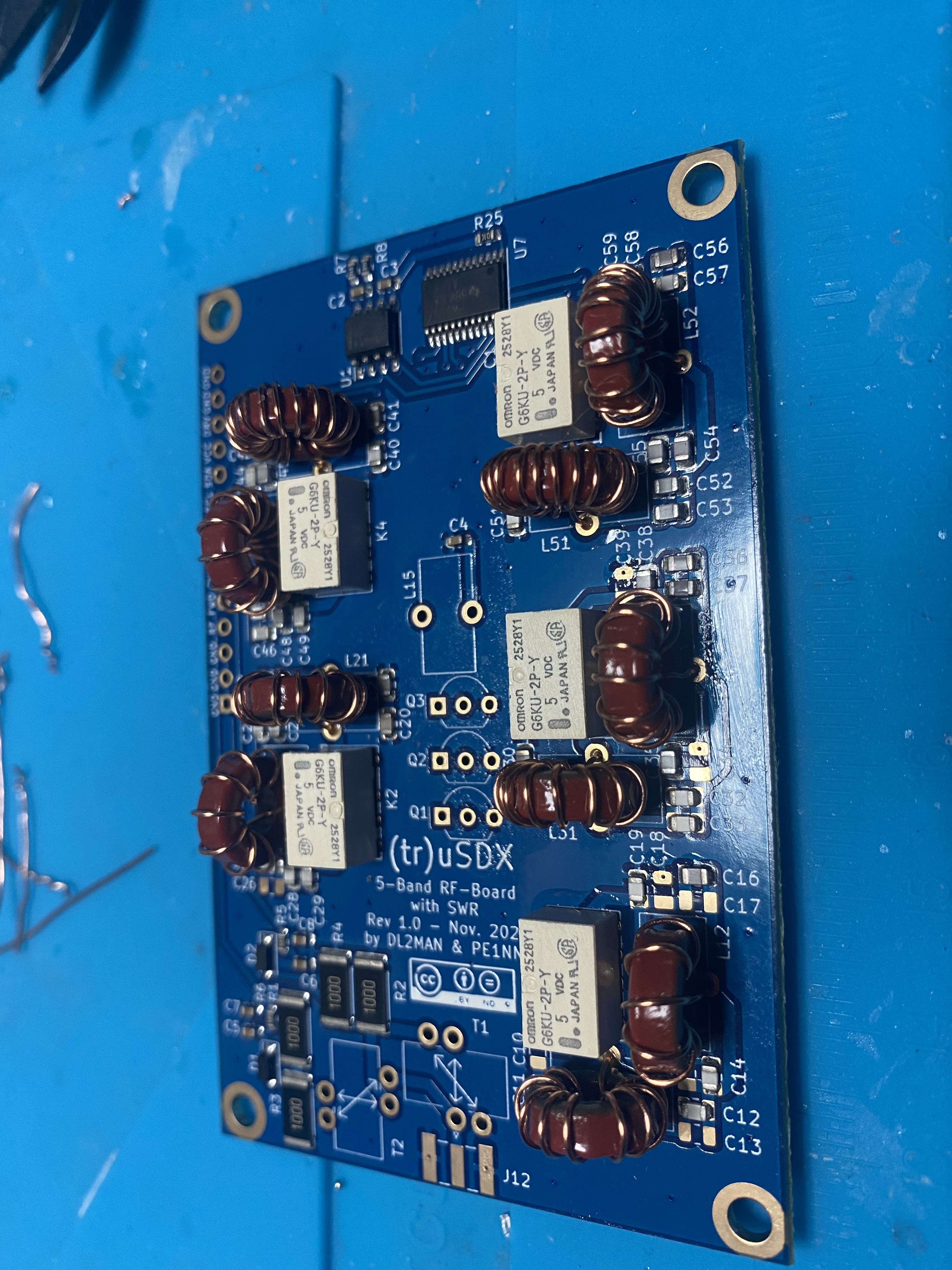

...et ensuite les différentes inductances et transformateurs à bobiner. D'ailleurs, il ne faut surtout pas hésiter à s'aider de l'iBOM dans mon cas pour savoir comment chaque inductance doit être bobinée.

trusdx-carte-RF-etape-2

trusdx-carte-RF-etape-3

L'assemblage de la carte RF est la partie qui prend le plus de temps, près de 2 heures 30 dans mon cas.

Mise en boîte

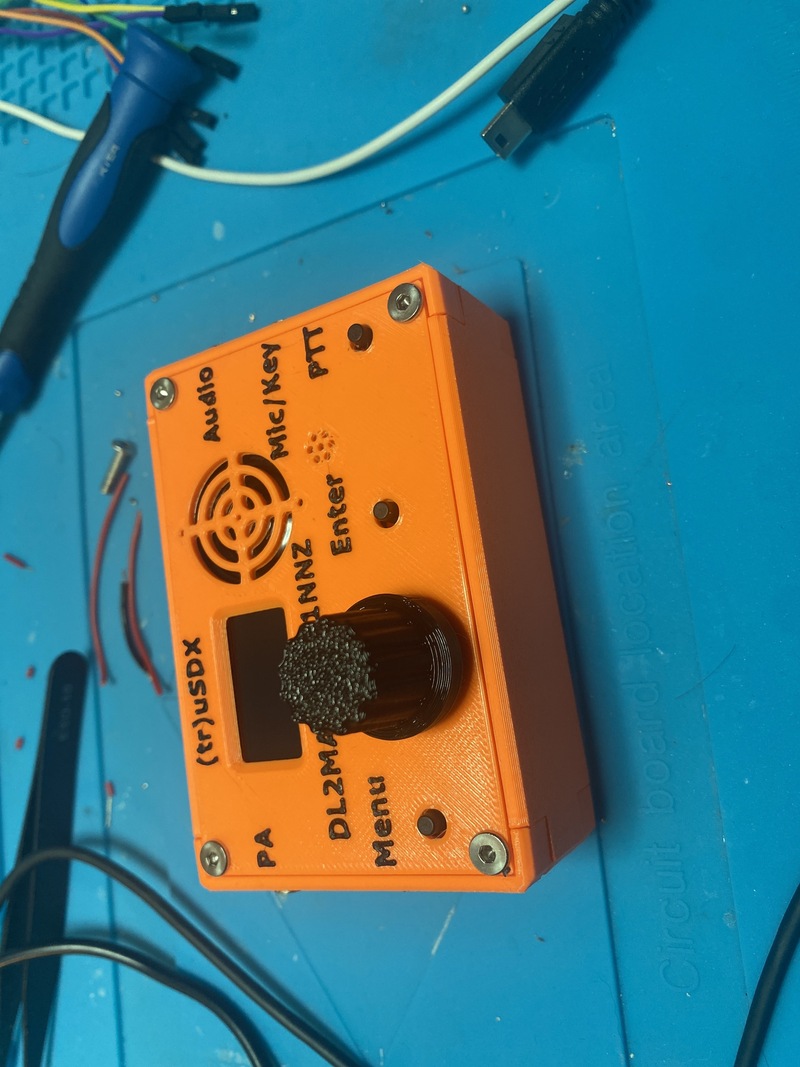

La mise en boite est l'étape la plus simple. La seule difficulté est le positionnement du haut parleur. Enfin quelques minutes plus tard, le boîtier peut être fermé !

trusdx-in-the-box

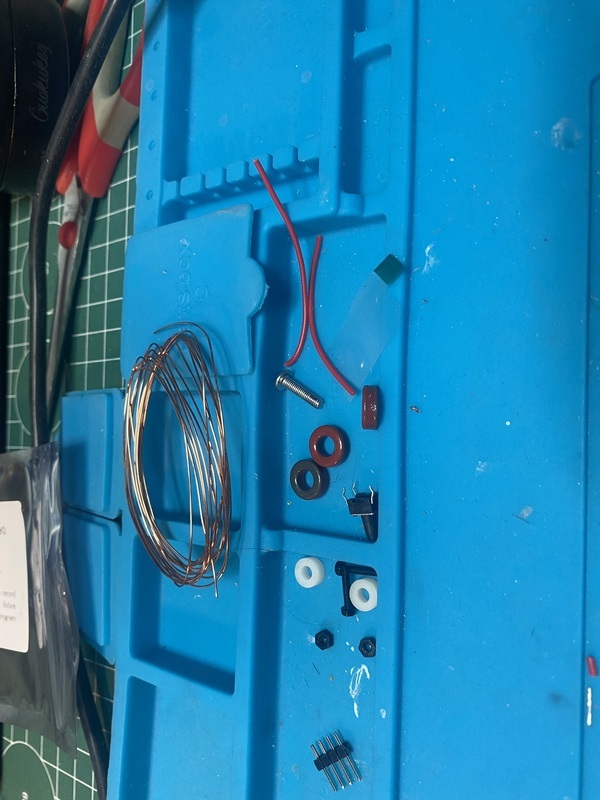

La réalisation m'a pris une bonne soirée, le plus long étant le bobinage des 10 inductances et des 2 transformateurs. J'ai fait un premier test d'alimentation pour vérifier que l'interface et les boutons fonctionnent. J'entends également les relais qui cliquent. Bref ça semble être bon. Je fais tout de même voir pour faire prochainement des tests avec une charge fictive avant d'aller dans la nature pour tester ce nouveau transceiver. Je profite pour terminer en indiquant qu'il me reste tout de même quelques éléments à la fin de l'assemblage... cela fait des pièces de rechanges en cas de problème futur...

trusdx-spare-components

En résumé, je me suis bien amusé à faire ce petit assemblage durant une soirée et j'ai hâte de l'utiliser. Je ferais d'ailleurs un nouvel article suite à ces premiers usages...

Mise à jour du 26 juin 2023

L'article a été écrit avant de faire les tests poussés, j'avais juste vérifié qu'il s'allumait correctement. J'ai voulu en effet réalisé les quelques optimisations présenté par DL2MAN sur le filtrage et également sur l'efficacité. C'est toujours de les faire au shack plutôt que de se retrouver en carafe à l'extérieur.

Côté filtrage, je me suis rendu compte en mesurant avec le VNA que je n'avais absolument pas la courbe attendue, en fait je ne voyais qu'une courbe de signal de bruit... Il faut s'attendre à la courbe d'un filtre passe bas pour bande de fréquence (20m, 40m,...). J'y ai passé pas mal de temps avant de me rendre compte que l'une des soudures sur le transformateur T1 n'était pas bonne et ceci grâce à un commentaire sur le forum de DL2MAN. Une fois corrigé, j'ai trouvé les courbes attendues. J'en ai profité pour les optimisations proposées; en ajustant l'écartement des spires sur les tores.

Je ne me suis pas arrêté là, en parcourant le forum, j'avais remarqué un certain nombre de commentaire lié à des problèmes sur les 3 Mosfets BS170 qui se traduisait par une puissance d'émission à 0W. J'avais acquis le SDX via le revendeur sur Aliexpress et les BS170 venant de Chine n'ont pas vraiment le niveau de qualité attendu. J'ai donc par acquis de conscience passé une commande chez l'un de mes fournisseurs en Europe pour des BS170 et pour lesquels je suis sûr de leur niveau de qualité. Après changement sur la carte RF, le SDX fonctionne correctement.

Prochaine étape : les tests en extérieur
